审图，我们该审些什么？

作为设计师的我们都知道，一般会在交图前的5天左右进行图纸的审图工作（上级领导审图），而在此之前，我们还有一个比较重要的工作就是自审图纸。

那么，今天我们就从以下六个方面来说说自审图纸的内容和相关注意点：

1、封面、目录、设计说明、材料表

2、平面图

3、放大图

4、立面图

5、节点图

6、门表图

首先，应该仔细核对项目名称、版次、日期（同图框相对应）、单位名称、图纸专业等封面内容；如果项目名称都错了，那就真的是没得救了，还和业主说我们是专业的设计公司？！说了鬼信啊，反正我不信！

（PS：顺便插一句就是现在大项目都用图框参照，那么图框上面的信息修改一次就能保证正确性）

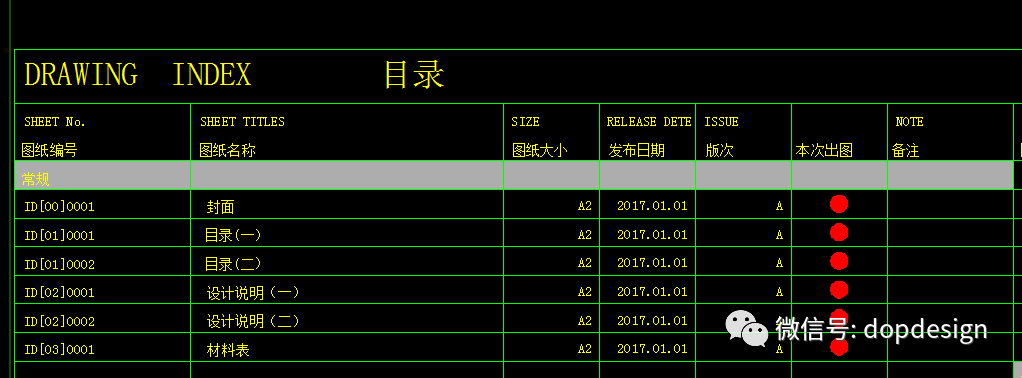

其次，关于图纸目录这项内容，通常每个公司有自己的标准模板，需要审对及注意的内容主要包括以下几点：

a、图名、图号同图框编号

b、图纸数量与图幅大小的选择

c、出图日期、修改版本日期

d、是否有本次不出图的内容并已标注

e、特殊备注内容等

关于设计说明的内容，就比较繁多，然而同类型的项目又大体相似，所以在自审图纸时，通常需着重注意工程概况内容、精装修设计范围、各类图例说明、材料与工艺的说明、各类规范要求等。

这里重点说明一下，设计师们应该尤其注意规范图集是否过期，要选用现行版本。这是很容易被忽略的一点...

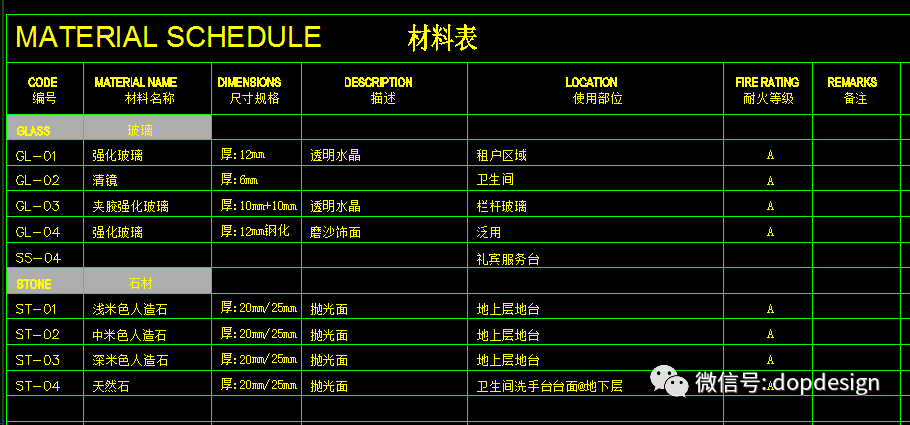

与设计说明相类似的，项目材料表在自审图纸时，需注意工程概况内容、精装修设计范围、各类图例说明、材料与工艺的说明、各类规范要求等。

除了要注意规范图集应为先行版本外，还需注意以下两点：

a、不要出现同种颜色材料的2个编号

b、平面、立面、节点、门表系统图纸标注材料要和材料表相匹配

a、轴号：轴号顺序是否正确、轴号尺寸是否完整，如果是多层平面图，要注意每层平面图的轴号定位、轴号尺寸等内容是否保持一致。

b、文字：空间名称是否正确、字体大小是否一致。

c、门编号：门编号及类型是否按照门表图进行分类并统一标号。

d、索引：柱子的索引号、消火栓索引号等其它索引号是否正确性。

e、其他标注：楼梯及台阶的高差关系（上下标注），不同线形、范围示意或功能示意标注等。

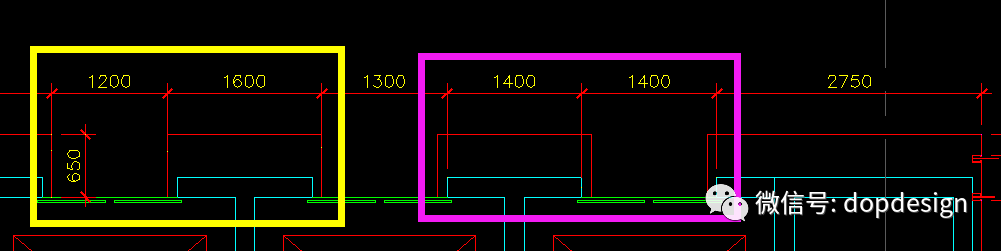

a、尺寸标注：尺寸是否是统一原则的标注，按完成面标注还是原始建筑墙标注；哪些尺寸是要标注的，哪些是不要标注的。明确后，既可以减少工作量又可以方便后期施工。

b、索引：索引号是否按照逻辑来排序，索引号顺序和立面图纸是否对应上。

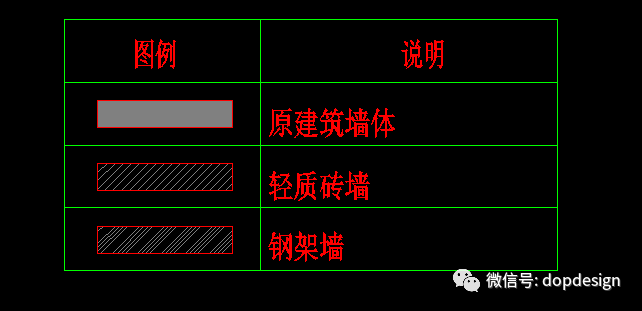

c、图例说明：检查图例说明中的材质是否可明确区分，填充图案是否正确。

地坪图包含的内容比较多，既要保证图纸全面、完整、清楚，又要保证简洁明了。通常需要审对和注意的内容可以概括为以下几点：

a、地坪铺贴的起铺点需定位

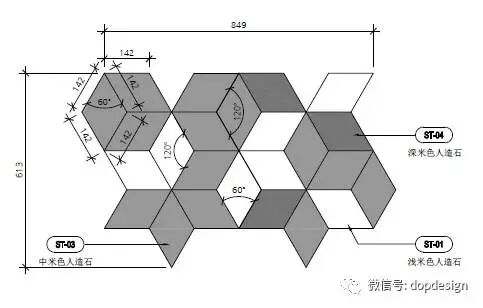

b、地坪铺贴的模块示意图（根据地面拼花的样式决定是否需要）

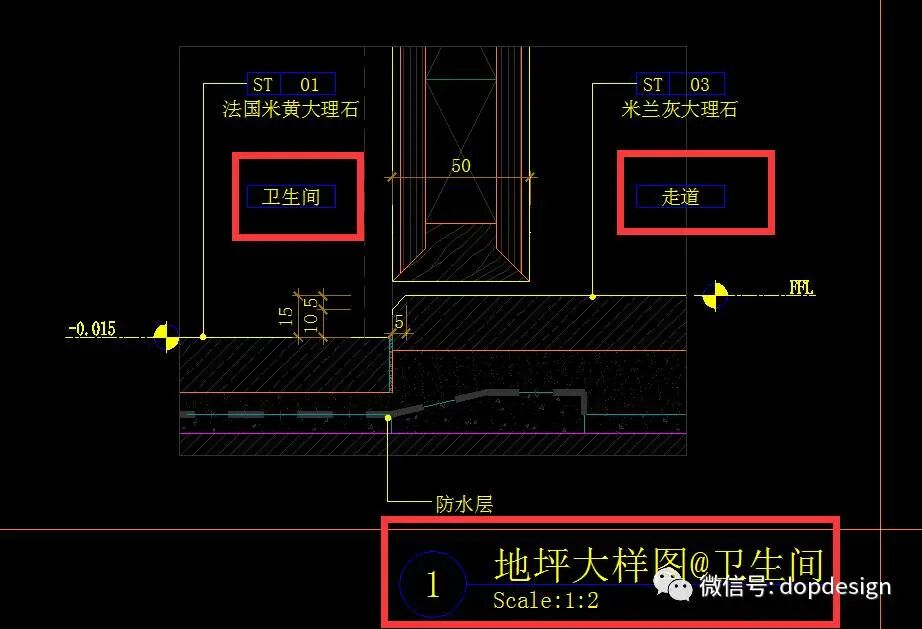

c、地坪标高标注（尤其是卫生间地坪降低了多少要标明）

d、地漏、管线等定位

e、地坪节点索引号是否和节点相同

f、门槛石材质标明（同一种门槛石可写备注上说明，不需要每个都表达）

g、不同材质要用不同的填充图案来区分

h、卫生间散水线需示意并标注相应坡度

i、家具的显示问题（通常固定家具显示，活动家具隐藏）

a、标注：每个造型的标高、尺寸、材质等（只标造型尺寸，不要标灯具）。

b、索引：检查天花节点索引号是否和节点相同。

c、显示：家具的显示问题（通常固定家具显示，活动家具隐藏）。

a、定位：若有三级放大的图纸，则不需要灯具定位（在卫生间、电梯厅等三级放大图上面定位即可）；当需要单独绘制灯具定位图时，可通过找规律，使用cl居中、EQ等关系进行定位。

b、图例：灯具图例及灯具型号是否一一对应。选用的型号是否符合设计要求。

综合点位定位图通常需要审对和注意的内容可以概括为以下几点：

a、点位定位是否都完整全面，是否和机电设计提资过来的内容相符

b、点位的规范要求是否满足（规范要求已经说过很多次，就不强调了）

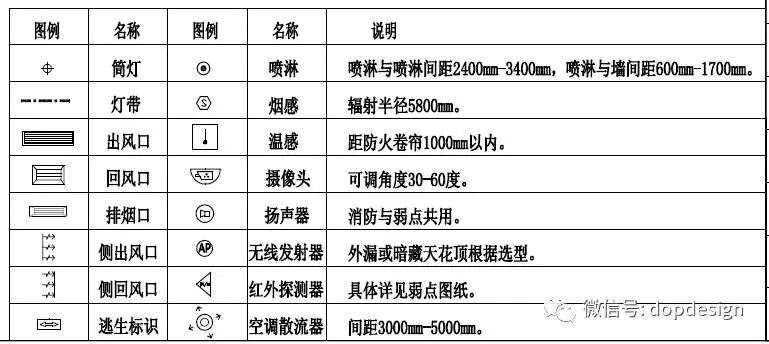

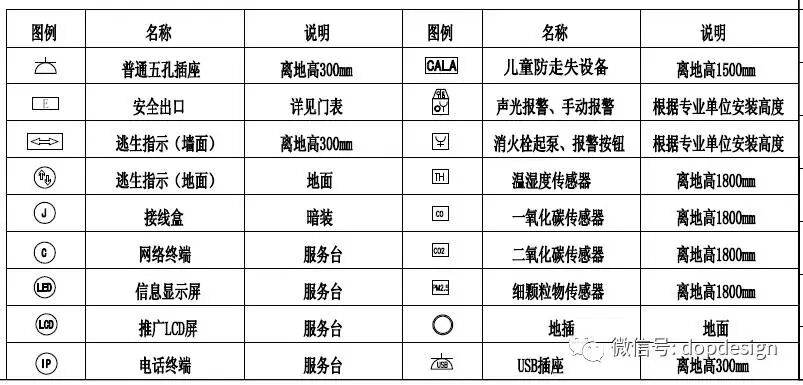

c、点位的图例和说明是否匹配

机电点位定位图通常需要审对和注意的内容可以概括为以下几点：

a、点位定位尺寸是否都完整全面，准确无误

b、特殊点位是否标注清楚，注明安装高度等具体内容

c、点位的图例、名称、说明等是否一一对应，是否表述清晰完整

在一些比较大型复杂的项目里，通常会有选择性的绘制标准段的立面和主要立面，所以那些立面不单独绘制的，就用墙身材质索引图来表达该位置立面的材料。

墙身材质索引图通常需要审对和注意的内容可以概括为以下几点：

a、不同材料之间要有明确的区分

b、选用的材料标准是否准确

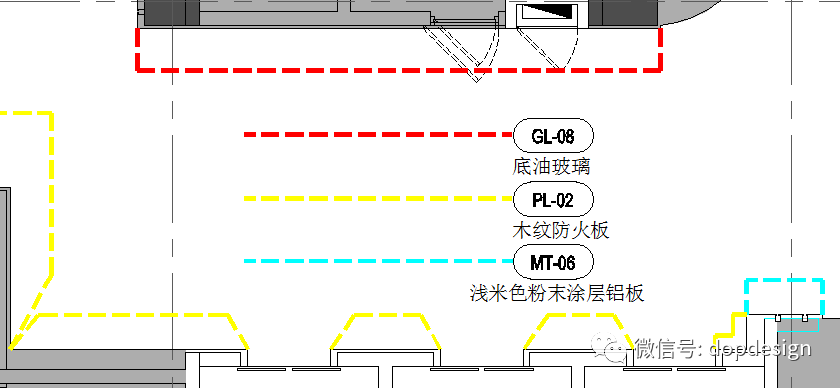

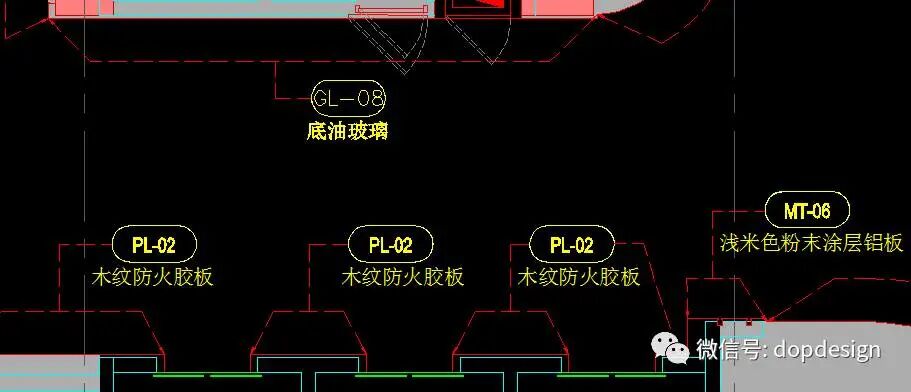

c、图纸标注的表达方式是否清晰：常用的表达方式有两种：

① 注明墙体材料的标号

② 用不同颜色的PL虚线表示（打印的时候使用对象颜色打印即可）

放大图的标注内容通常需要审对和注意的方面可以概括为以下几点：

a、轴号、轴线及轴网的尺寸标注是否与总图保持一致

b、立面尺寸标注是否与平面图保持一致：建议立面标注只标注造型尺寸，因为所谓标的越多，可能错的越多，其他图纸能表达清楚的内容，就不要重复标注，一旦标注错误，不如不标注。

c、立面标高标注是否完整，准确：这里特别说明一下，卫生间的标高通常与楼层标高不同，需要确认卫生间标高是否有降低或抬高，需标注清楚，并与平面图保持一致。

d、卫生间洁具型号的标注是否完整，准确：既然我们标注了那么我们就要标注正确，要确保编号要同洁具选型表上面的编号相同。

放大图的索引内容通常需要审对和注意的方面可以概括为以下几点：

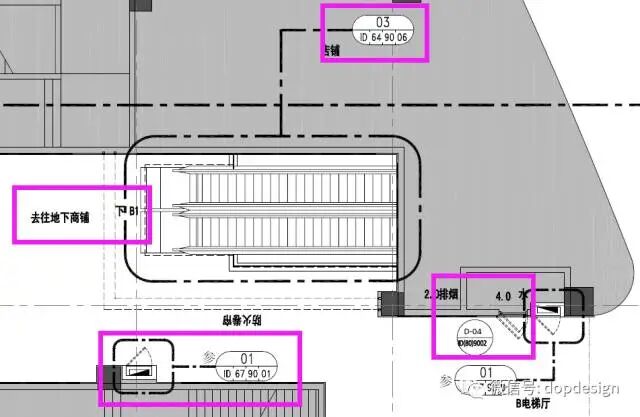

a、总图的区域索引是否绘制：因为一层可能有几个电梯厅、卫生间，让看图的人清楚的知道是哪一个区域，所以总图索引是有一定必要的。

b、相应的立面索引是否绘制并完整准确，立面造型索引号是否与相应图纸匹配

相对应的图纸的相关图例说明是否准确完整，注意图例的比例及线形，一些图纸因为比例及线形原因导致最终打印出来看不清楚，或与其他图例线形不一致，影响图纸表达效果。

a、立面轴号是否需要：如果需要赶紧补上，这个问题不应该是最后才发现的，之前画的时候应该就要确认是否需要，不要到了最后才发现。

b、楼板和梁是否需要绘制：若绘制建议要么按照最终结构图纸标注准确的尺寸，要么不做尺寸标注，还是标错不如不标的原则。

c、不同材质或同材不同色的区域区分是否清楚完整：通常不同材质的区域会用不同的填充图案来区分，注意同材不同色的位置通常可以有两种表达方式：

① 采用统一的填充图案，附以相对应的颜色

② 可以通过不同的填充图案或同图案不同比例来区分

不论用哪种形式，都要做到表达的清楚完整。

d、线形区分是否明确准确：图纸中哪些是粗线，哪些是中线，哪些是细线，哪些需要淡显等等，一定要设置好，这样出来的图容易分清楚关系，同时具有一定的美观性。

e、立面与平面的关系是否绘制准确，是否绘制全面：这是最重要的一点，也是最致命的一击啊！

a、横向、竖向的标注尺寸是否是统一标注距离：这个没有对错，但是却应该符合制图标准规范要求，而不仅仅觉得只是画图的一个习惯和美观的要求而已，制图应该是严谨的。

b、立面尺寸标注是否与平面图保持一致：建议立面标注只标注造型尺寸，因为所谓标的越多，可能错的越多，其他图纸能表达清楚的内容，就不要重复标注，一旦标注错误，不如不标注。

c、立面索引是否与节点图保持一致：索引号需与节点号对应一致。

d、立面的门窗等是否需要标注编号，并与门表图保持一致：根据项目需求标注。

e、立面的标高标注是否与平面图保持一致：立面标高需按照天花图和地坪图核实，特别注意天花造型标高及卫生间标高是否特殊。

f、立面的材料标注是否正确全面，标注线是否点到所标注区域或位置

g、空洞的地方需要表示为开敞或者是通往哪个区域

a、图名下方是否备注节点所在位置：备注好是哪个区域，方便了解节点是哪个地方的。

b、节点图是否与立面索引保持一致：节点号需与立面图中索引号对应一致。

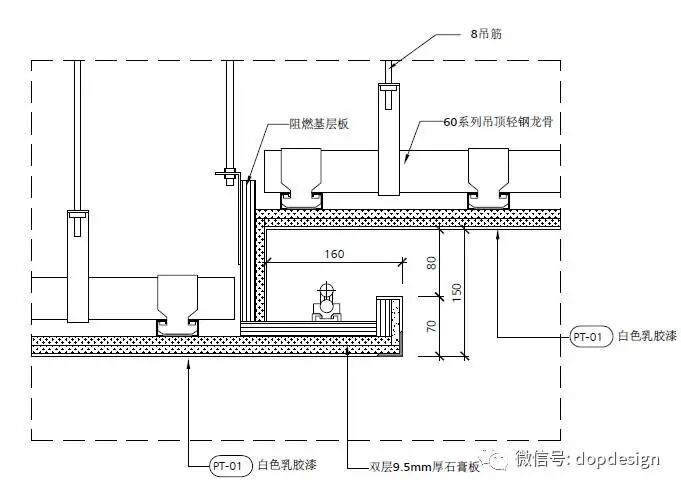

c、天花节点的内部基层是否表达绘制

d、地坪节点是否是一个区域的，若不是一区域表达出来是哪个位置的

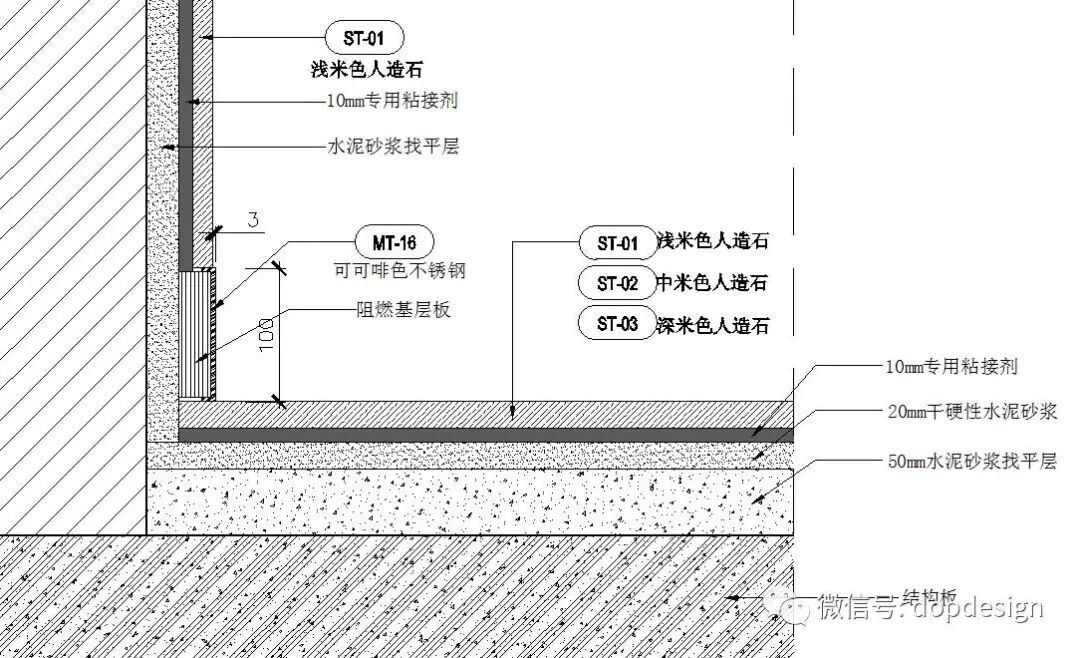

e、墙身踢脚需要带到地坪，表达出地坪关系

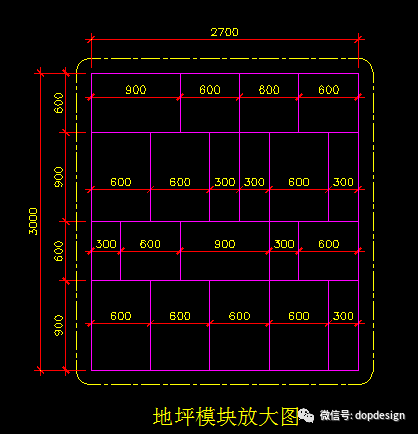

f、地坪模块是否有放大图

g、节点有剖段的地方加剖段线，剖到的面和看的面是否有所区别

h、固定家具竖剖面，剖到地面最好不要带到地坪结构，只画一条线即可：因为如果地面材质改了，那你这个固定家具地面也要跟着改，那还不如不画。

a、节点图的比例是否合适合理：图的比例要适合，不要太大了看起来吓人，太小了看起来需要放大镜。

b、材质图案填充的比例是否与图纸比例一致或适合：与图纸比例一样，图案填充的比例要适合并整体一致。

c、线形的使用原则：图纸中哪些是粗线，哪些是中线，哪些是细线，哪些需要淡显等等，一定要设置好，这样出来的图容易分清楚关系，同时具有美观性。

门表图的内容相对简单，尺寸定位通常需要审对和注意的方面可以概括为以下两点：

a、立面尺寸同横剖竖剖尺寸应准确，并一一对应

b、门把手是否绘制，其高度是否有尺寸定位

门表图的材料标注通常需要审对和注意的方面可以概括为以下两点：

a、材料标注样式是否统一，清晰全面

b、门的五金件是否表达

有关自审图纸的内容就先给大家讲解到这里了，总之，图纸自审需要你慢慢的来一条条的去进行审查的，而不要盲目求快。
